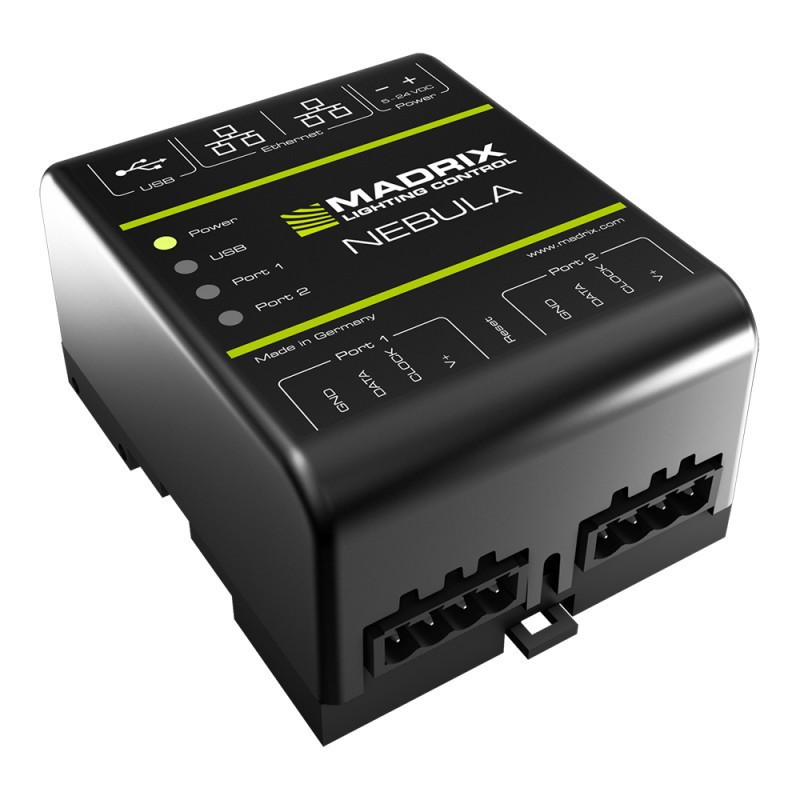

MADRIX NEBULA

MADRIX NEBULA è un nodo di rete affidabile e di facile utilizzo. Funge da interfaccia Art-Net Node / USB 2.0 DMX-512, convertitore SPI per 12 universi, 2 x OUT e si monta su guida DIN. Sviluppato e prodotto in Germania, MADRIX NEBULA si collega direttamente ai pixel LED. Questo decodificatore SPI avanzato riceve i dati di controllo tramite USB o Art-Net su rete Ethernet ed è realizzato per fornire un'eccellente qualità dell'immagine. Collegamento diretto a un'ampia gamma di LED supportati tramite due terminali a vite a 4 pin. È disponibile una frequenza del segnale fino a 24 MHz. Riceve alimentazione tramite USB o da 5 V a 24 V su un terminale a vite a 2 pin. Ogni dispositivo gestisce fino a 2.048 pixel RGB garantendo al contempo una trasmissione efficiente di segnali di alta qualità a ogni singolo LED. È possibile scegliere il protocollo di output separatamente per ciascuna delle due porte. Art-Net viene convertito direttamente in SPI senza la necessità di un'interfaccia aggiuntiva. Per progetti più grandi, è possibile usare più unità contemporanemanente. Il software e l'hardware MADRIX consentono di sincronizzare completamente i dati Art-Net per tutte le porte e su più dispositivi per ottenere un'immagine ottimale sui LED senza interruzioni visive. Progettato per binari DIN o installazione a parete, il suo involucro non conduttivo e il design standardizzato per binari top-hat da 35 mm rendono il montaggio rapido, facile e sicuro. Sono fornite 2 staffe extra per il montaggio a parete opzionale. 9 indicatori mostrano rapidamente lo stato del dispositivo con la possibilità di disattivarli. Il dispositivo è pronto entro pochi secondi dall'avvio. Il Merging in HTP è automaticamente disponibile per due origini Art-Net. Il suo firmware è aggiornabile. Accedi e modifica le impostazioni specifiche del dispositivo utilizzando la pagina di configurazione web incorporata. Vantaggi per gli utenti Supporto di una vasta gamma di LED Qualità dell'immagine grazie alla conversione diretta dei dati di rete in SPI senza necessità di interfacce aggiuntive Montaggio rapido e sciuro su guide DIN o a parete Sincronizzazione completa dei dati Art-Net per tutte le porte e su più dispositivi Firmware aggiornabile Ambiti di utilizzo Eventi e spettacoli Installazioni luminose artistiche e interattive Installazioni pubblicitarie

SPECIFICHE TECNICHE

Technical characteristics

MADRIX NEBULA directly connects to your LED pixels. This advanced SPI decoder receives control data over USB or Art-Net over Ethernet network and is built to provide excellent image quality.

• Direct connection: directly connect to a wide range of supported LEDs via two 4-pin screw terminals. A signal frequency of up to 24 MHz is available. Supply power over USB or 5 V to 24 V over a 2-pin screw terminal
• Quality output of 12 universes: each device drives up to 2,048 RGB pixels while ensuring responsive delivery of high-quality signals to each individual LED. You can choose the output protocol separately for each of the two ports
• SPI converter: Art-Net is directly converted to SPI without the need for an additional interface. Reliably distribute data from any compatible software or hardware controller. Use USB or Art-Net for all the great features of the MADRIX software
• Sync mode: simply use several units at the same time for larger projects. MADRIX Software and hardware allow you to fully synchronize Art-Net data for all ports and across multiple devices to get an optimal image on the LEDs without visual interruptions
• Designed for DIN rails or walls: Its non-conductive enclosure and standardized design for 35 mm top-hat rails make mounting quick, easy, and safe. 2 extra brackets are provided for optional wall mounting. 9 indicators quickly show the device status with the option to turn them off
• Invaluable features: the device is ready within seconds after startup. HTP Merging is automatically available for two Art-Net sources. Its firmware is upgradable. Access and change specific device settings using the built-in web configuration page
• Supported LEDs: APA101, APA102, APA104, APA106, FW1935, GS8206, GS8207, GS8208, GW6201, GW6205, LB1908, LPD1882S, LPD6803, LPD8806, MBI6024, MBI6120, MY9291, P9883, SJ1221, SK6112, SK6805, SK6812, SK6813, SK6822, SK9816, SK9822, SK9826, SM16703, SM16704, SM16716, TLC5973, TLS3001, TLS3008, TM1803, TM1804, TM1809, TM1812, TM1814, TM1829, TM1934, UCS512B3, UCS1903, UCS2603, UCS2903, UCS2904, UCS2904B, UCS5603, UCS5603A, UCS8903, UCS8904, UCS9812S, VS17822, WS2801, WS2803, WS2811, WS2811F, WS2811M, WS2811S, WS2812, WS2812B, WS2812C, WS2813, WS2814, WS2814F, WS2815, WS2818, WS2818M, WS2821, WS2821 Addressing, WS2822S, WS2822S Addressing
• Connectivity:

• • 2 x OUT (via pluggable screw terminals)
  • 2 x RJ45 Ethernet port
  • 1 x USB port
  • 1 x Power (via pluggable screw terminal)
• Dimensions: 90 x 70 x 46 mm
