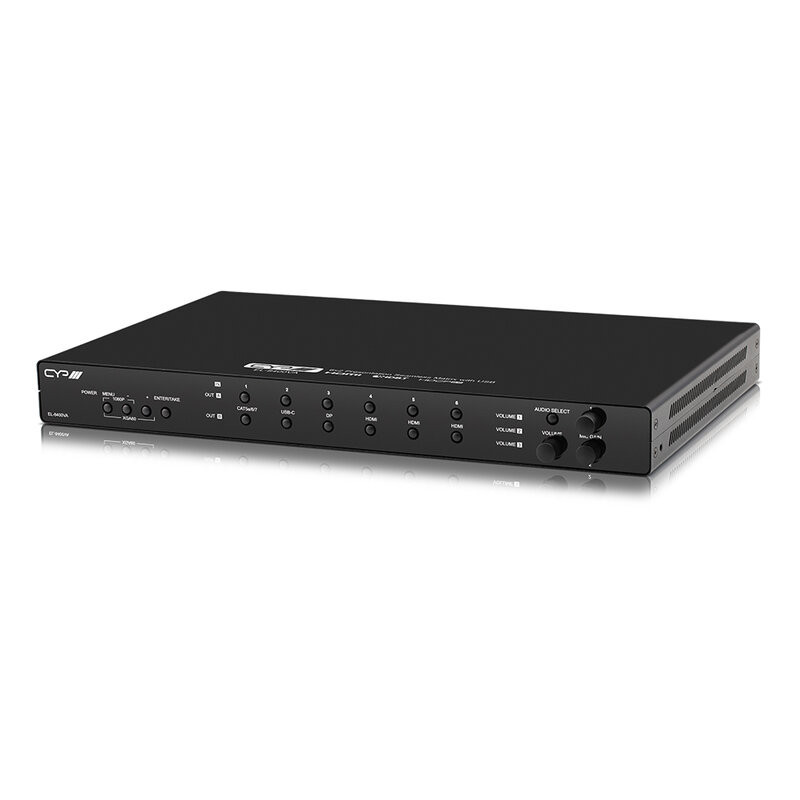

CYP EL-8400VA

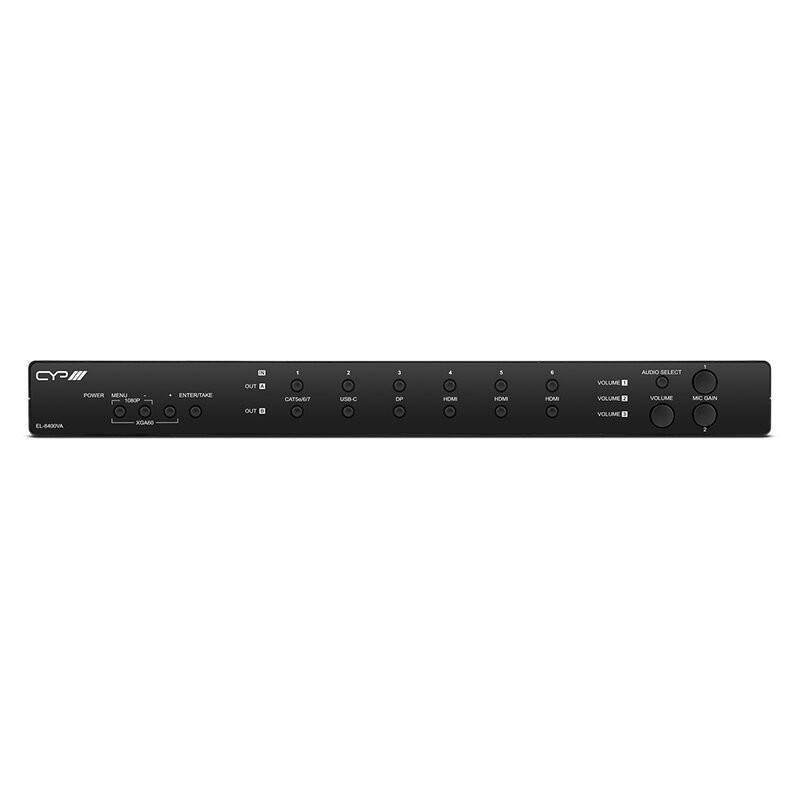

Matrice AV di commutazione multi-formato 6 x 2 progettata per gestire sorgenti di vario tipo grazie agli ingressi HDMI, DisplayPort, USB‑C e HDBaseT. Il segnale selezionato può essere trasmesso tramite HDMI o HDBaseT2 fino a 100 metri su CAT6A, includendo anche Ethernet bidirezionale, RS‑232, USB, IR e alimentazione 48V PoH per trasmettitori e ricevitori compatibili. Supporta risoluzioni fino a 4K @ 60 4:4:4, con conversione automatica del colore per l’uscita HDBaseT. L’audio è estremamente flessibile: ingressi stereo, due ingressi microfonici, amplificatore da 20 W per canale, uscite bilanciate e un DSP mixer integrato che permette di combinare microfoni e sorgenti audio per presentazioni e lezioni. Caratteristiche principali   Supporta PoH standard (PSE) sia sull’ingresso che sull’uscita HDBaseT per alimentare trasmettitori e ricevitori compatibili L’uscita HDBaseT trasmette video e audio fino a 90 m a 1080p e fino a 100 m con CAT6A a 4K @ 30 Supporta il set completo di funzioni HDBaseT: video e audio HD, Ethernet 100BaseT, PoH 48 V e controllo bidirezionale IR / RS‑232 / USB Controllabile tramite pannello frontale con OSD, RS‑232, Telnet, WebGUI e trigger Porta USB‑C che fornisce fino a 60W di potenza al dispositivo collegato Amplificatore in Classe‑D ad alte prestazioni da 20 W per canale Ingressi microfonici con alimentazione Phantom opzionale a 48 V o 5 V 6 ingressi video (USB‑C, HDBaseT, tre HDMI, DisplayPort) e due uscite video (HDMI e HDBaseT) Fino a 15 sorgenti audio instradabili indipendentemente verso cinque uscite audio Funzione di audio mixer per combinare fino a quattro sorgenti LPCM 2.0 con ingressi microfonici e auto‑gain Controllo del guadagno per ogni sorgente e controllo volume per ogni uscita Supporto per più host USB simultanei (fino a quattro) con selezione del host attivo Supporto per selezione manuale o automatica degli ingressi video e USB, con hot‑plug detection e funzione Last Memory Switching seamless senza perdita di sincronizzazione video Gestione EDID e HDCP completa Supporto per Trigger Control Keypad (opzionale) Uscita HDBaseT fino a 4K @ 60 4:2:0 o 4K @ 30 4:4:4 con conversione automatica del colore Supporto fino a 4K UHD 18 Gbps 4:4:4 8‑bit su HDMI, USB‑C e DisplayPort Compatibile HDBaseT 2.0 Conforme HDMI 2.0 e DisplayPort 1.4 Conforme HDCP 1.x e 2.2 Vantaggi per gli utenti Gestisce presentazioni multi‑formato con switching seamless senza perdita di sincronizzazione Consente la distribuzione di video 4K su lunghe distanze tramite HDBaseT con controllo e alimentazione integrati Sistema audio completo con mixer DSP, ingressi microfonici e amplificatore integrato Semplifica l’esperienza del relatore grazie alla possibilità di passare rapidamente tra audio mixato e non mixato Supporta USB‑C con alimentazione fino a 60W  per laptop e dispositivi mobili Modalità di controllo anche tramite WebGUI Routing audio indipendente per applicazioni complesse in sale conferenze e ambienti didattici Ambiti di utilizzo Sale conferenze aziendali con esigenze di presentazione avanzate Aule universitarie e ambienti didattici con necessità di mixare microfoni e contenuti multimediali Installazioni corporate con distribuzione AV su lunga distanza tramite HDBaseT Sale riunioni ibride con routing AV indipendente e supporto USB Eventi e presentazioni che richiedono switching seamless e gestione multi‑formato Sistemi AV complessi con molteplici sorgenti e uscite

SPECIFICHE TECNICHE

Technical characteristics

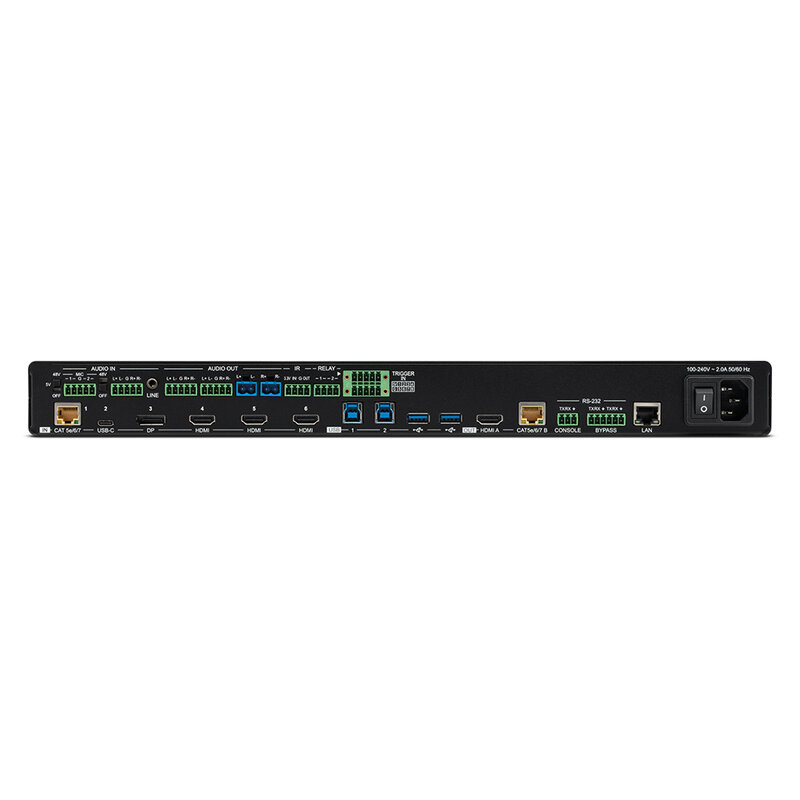

Interfaces

• Input ports: 3 x HDMI (Type‑A), 1 x DisplayPort, 1 x USB‑C, 1 x HDBaseT (RJ‑45), 1 x stereo audio (3.5 mm), 1 x stereo audio (5‑pin terminal block), 2 x microphone (5‑pin terminal block)
• Output ports: 1 x HDBaseT (RJ‑45), 1 x HDMI (Type‑A), 1 x stereo audio Class‑D amplified output (2 x 2‑pin terminal block), 2 x stereo audio (5‑pin terminal block)
• Pass‑through ports: 1 x IR extender & blaster (4‑pin terminal block), 1 x RS‑232 (6‑pin terminal block), 2 x power relay (2‑pin terminal block), 2 x USB (Type‑A), 1 x USB (Type‑B)
• LAN port: 1 x RJ‑45
• Control ports: 1 x RS‑232 (3‑pin terminal block), 1× trigger (10‑pin terminal block)
• Service port: 1 x USB (Type‑B)

Video

• HDMI compliance: HDMI 2.0 (DVI 1.0)
• HDCP compliance: 2.2
• Input signal type: 4K @ 60 YUV 4:4:4
• Output signal type: 4K @ 60 YUV 4:4:4
• Maxi. input resolution: HDMI / USB‑C / DP 4096 x 2160p @ 60 YUV 4:4:4; HDBaseT 4096 x 2160p @ 60 YUV 4:2:0
• Maxi. output resolution: HDMI 4096 x 2160p @ 60 YUV 4:4:4; HDBaseT 4096 x 2160p @ 60 YUV 4:2:0

Audio

• Digital formats: LPCM (2 channels, 48 kHz)
• Microphone input: 50 mV_RMS
• Analogue input (5‑pin): 4 V_RMS
• Analogue input (3.5 mm): 2 V_RMS
• Analogue output (5‑pin): 4 V_RMS, THD+N < −60 dB @ 0 dBFS 1 kHz (A‑wt), SNR > 70 dB @ 0 dBFS, frequency response ±3 dB 20 Hz – 20 kHz, crosstalk < −60 dB @ 10 kHz
• Amplified output: 20 W + 20 W, THD+N < −60 dB @ 0 dBFS 1 kHz (A‑wt), SNR > 70 dB, frequency response ±3 dB 20 Hz – 20 kHz, crosstalk < −60 dB @ 10 kHz

Power

• Power supply: 100 – 240 V_AC
• Power consumption: 156 W

Field firmware update

• PC, WebGUI

Enclosure

• Chassis material: metal (steel)
• Chassis colour: black
• Dimensions (case only): 43.8 × 26.9 × 4.4 cm
• Dimensions (all inclusive): 48.2 × 29.2 × 4.9 cm
• Weight: 4,035 kg
