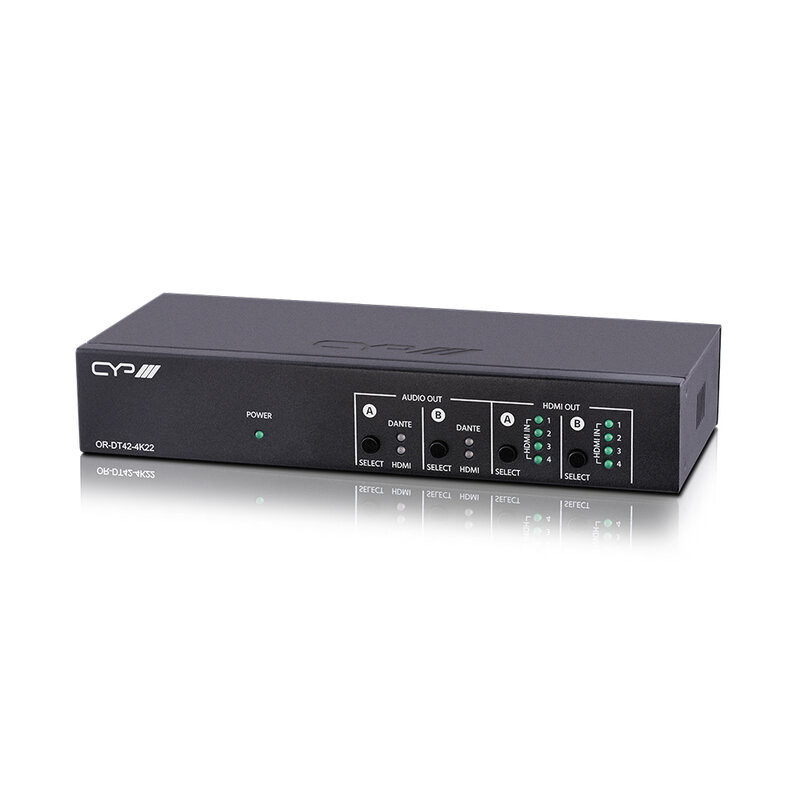

CYP OR-DT42-4K22

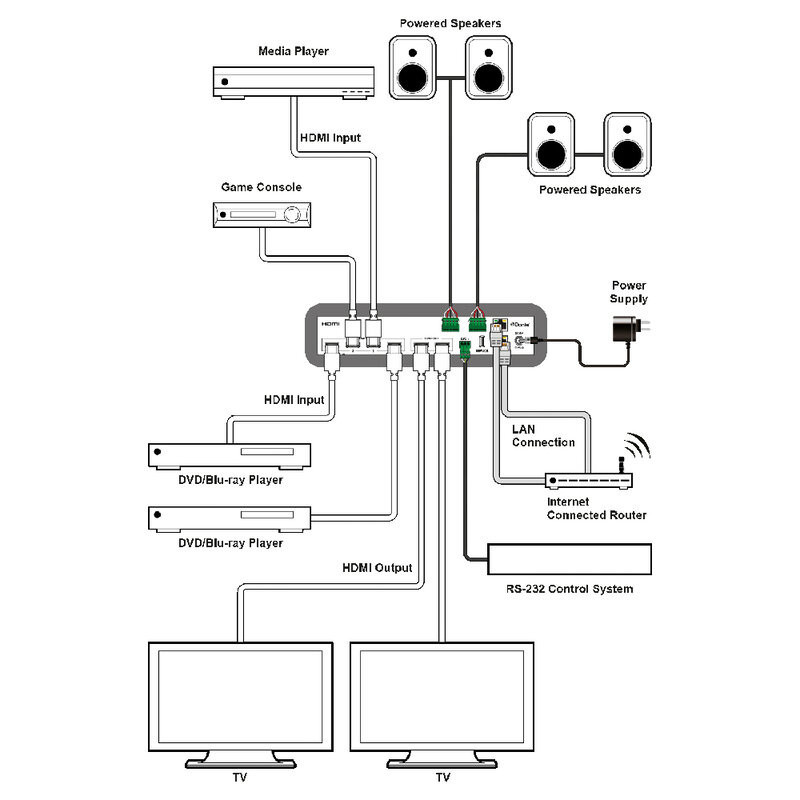

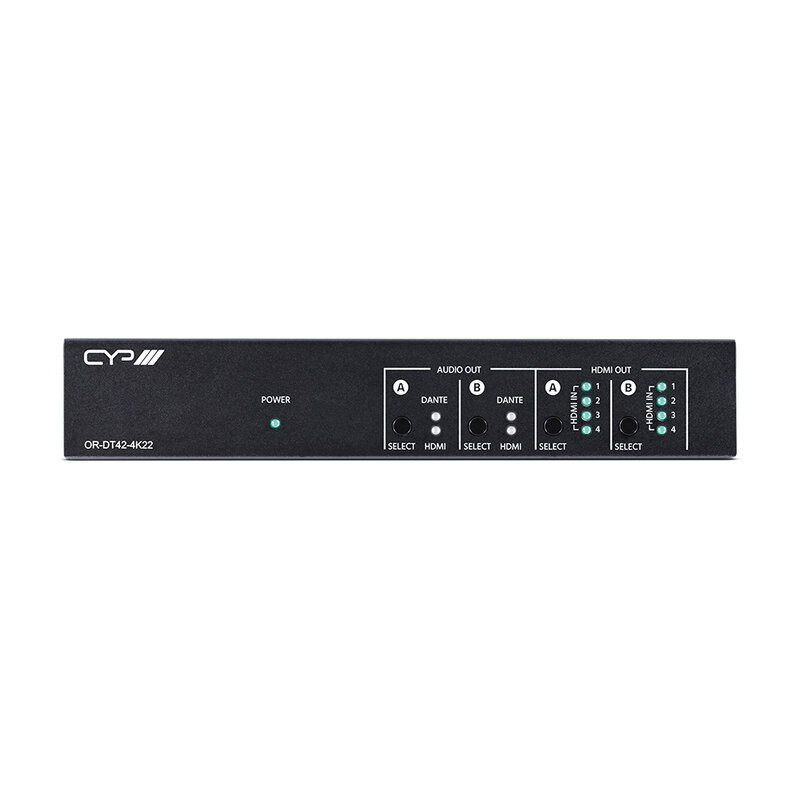

OR‑DT42‑4K22 è una matrice HDMI 4 x 2 con integrata la tecnologia Dante, progettata per gestire segnali video 4K UHD+ (18 Gbps) e audio di rete Dante / AES67 in un’unica unità compatta. Consente di commutare quattro sorgenti HDMI verso due uscite HDMI, con possibilità di estrarre l’audio analogico per ciascuna uscita o di sostituirlo con un flusso Dante proveniente dalla rete. Supporta risoluzioni fino a 4K @ 60 Hz 4:4:4, audio LPCM 8 canali e formati HD bitstream. L’audio Dante viene gestito tramite software di terze parti come Dante Controller. Il controllo della matrice avviene tramite pannello frontale, WebGUI, RS‑232 o Telnet. Caratteristiche principali Conforme HDMI 2.0 e DVI 1.0 (con adattatore HDMI‑DVI) Conforme HDCP 1.x e 2.2 4 ingressi HDMI e 2 uscite HDMI Matrice 4 x 2 con estrazione audio analogica per ciascuna uscita Supporta video fino a 4K UHD+ (18 Gbps, 4K @ 50/60 Hz 4:4:4, 8‑bit) in ingresso e uscita Supporta pass‑through di numerosi formati audio, inclusi LPCM 8 canali, Bitstream e HD Bitstream L’audio di ciascuna uscita può essere selezionato tra la sorgente HDMI instradata o una sorgente audio Dante indipendente Compatibile con reti Dante e AES67 per trasmissione e ricezione di audio non compresso a latenza quasi zero Routing audio di rete semplice tramite software di terze parti (Windows e macOS) Gestione EDID per ciascun ingresso con opzioni EDID interne o esterne Vantaggi per gli utenti Integrazione diretta con reti Dante / AES67 Estrazione audio analogico indipendente per ciascuna uscita Possibilità di sostituire l’audio HDMI con audio Dante Controllo flessibile tramite WebGUI, RS‑232, Telnet e pannello frontale Ambiti di utilizzo Sale conferenza Control room Aule didattiche Installazioni AV professionali

SPECIFICHE TECNICHE

Technical characteristics

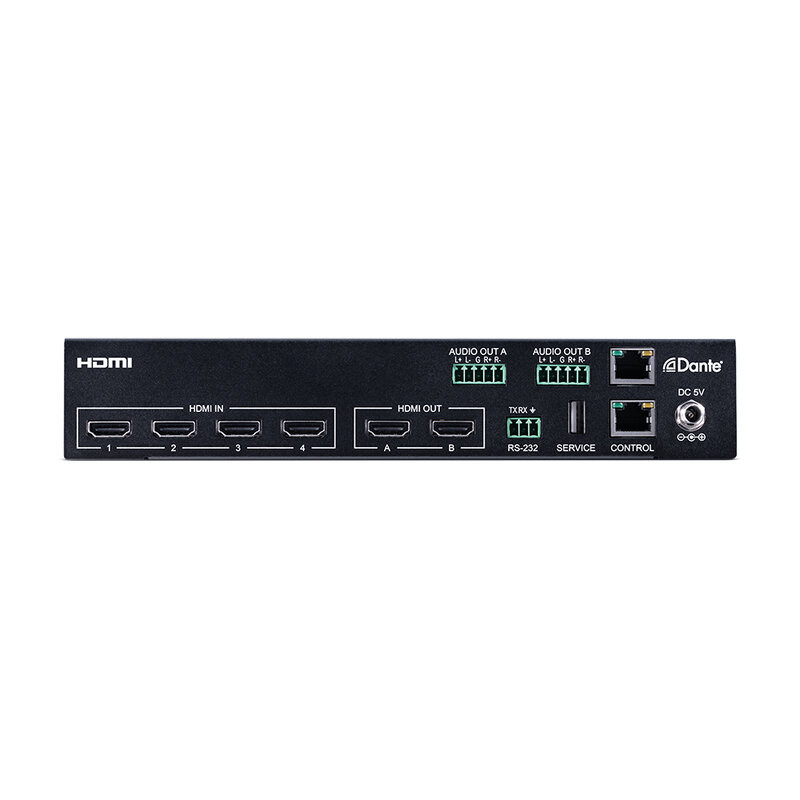

Interfaces

• Input port: 4 x HDMI (4 x HDMI uncompressed AV and data)
• Output port: 2 x HDMI [2 x HDMI uncompressed AV and data], 2 x phoenix (5 pin) [2 x analogue stereo (balanced or unbalanced)]
• Control I/O: 1 x phoenix (3 pin) [1 x RS-232], 1 x RJ45 [1 x Dante I/O port propriety data]
• Service port: 1 x USB type A (service port propriety data)
• Ethernet port: 1 x RJ45 (IP control)

Video

• HDMI compliance: HDMI 2.0 (DVI 1.0)
• HDCP compliance: 2.x
• Input signal types: 4096 x 2160 @ 60 Hz, 8-bit, YUV 4:4:4
• Output signal types: 4096 x 2160 @ 60 Hz, 8-bit, YUV 4:4:4
• Max. input resolution: 4096 x 2160p @ 60 (HDMI)
• Max. output resolution: 4096 x 2160p @ 60 (HDMI)

Audio

• Analog out: DAC max. audio level 4.2 V_RMS, impedance 5 kohm, type balanced, S/N ratio > 70 dB (1 kHz with 0 dBFS)

Power

• Power supply: 5 V 2.6 A
• Power consumption: 11.68 W

Enclosure

• Chassis material: metal (steel)
• Chassis colour: black
• Dimensions (W x H x D): 24 x 4.3 x 10.4 cm (case only), 240 x 48 x 112 mm (all inclusive)
• Weight: 800 g
